MÁY CNC CẮT BẰNG TIA NƯỚC - MORETECH

Máy cắt tia nước sử dụng công nghệ cắt lạnh độc đáo nhất thế giới, làm cho nó phù hợp để cắt bất kỳ loại vật liệu nào trong các ngành công nghiệp khác nhau. Là một trong những nhà sản xuất máy cắt tia nước chuyên nghiệp nhất thế giới, YC Waterjet cung cấp cho hàng trăm khách hàng các giải pháp cắt tia nước khác nhau, và nhiều lựa chọn về các loại máy bơm phun nước thành phẩm, bàn cắt và hệ thống điều khiển có thể tùy chính dành riêng cho bạn. Xem bảng giá tại đây.

Máy cnc cắt bằng tia nước Moretech

Máy CNC Cắt Tia Nước Là Gì?

Máy CNC cắt tia tia nước Moretech là một hệ thống máy móc sử dụng phương pháp gia công bằng thủy động lực học, có khả năng cắt vật liệu bằng nước đã được nén ở áp suất cao và sinh ra tia nước tốc độ lớn tác động vào bề mặt làm biến dạng vật lý qua đó cắt được các loại vật liệu. Để cắt được đá, kim loại, vật liệu cứng, người ta trộn vào tia nước một loại hạt mài đặc biệt, nhằm tăng ma sát để cắt dễ dàng hơn.

Máy cắt bằng tia nước

kích thước bàn cắt
KÍCH THƯỚC BÀN
  • Cấu trúc: Bàn tích hợp và Bàn ghép
  • Kích thước: Từ 800mm ✖ 800mm đến 4000mm ✖ 8000mm
  • Kích thước X ,Y và trục Z đều có thể tùy chỉnh được.
đầu cắt máy tia nước
ĐẦU CẮT
  • Đầu cắt 3 trục, 5 trục động, 5 trục Max series
  • Tùy chọn: Nhiều đầu cắt và đầu cắt thêm máy khoan
  • Được điều khiển bởi hệ thống máy tính có độ chính xác tuyệt đối.
hệ thống bơm cao áp
BƠM CAO ÁP
  • Máy bơm áp lực nước cao cấp từ Hypertherm - Mỹ
  • Máy bơm HP có hiệu suất ổn định.
  • Có nhiều công suất máy bơm Hypertherm cho bạn lựa chọn.

BÀN MÁY CẮT TIA NƯỚC

BÀN TÍCH HỢP

Các sản phẩm có chiều rộng và chiều dài dưới 1,5m được tích hợp chiếu nâng gắn lền vào khung trục

Giàn máy tích hợp

Độ chính xác và độ ổn định cao được đảm bảo bởi dầm đúc và khung cơ sở của trục Y.

Chiếu nâng và bể chứa nước không thể tháo rời. Chiếu và khung máy được sử lý kỹ thuật cao đảm bảo tính chính xác và ổn định trong thời gian dài.

Trục X và trục Y sử dụng vít me có độ chính xác cực cao vì chạy dẫn theo đường ray hướng tuyến tính.

Xem Thêm

BÀN LOẠI LỚN

Có kích thước bàn trên 4m

Giàn lớn

Các cơ sở của trục Y sản xuất tổng thể. Thuận tiện cho tháo gỡ, vận chuyển và lắp ráp.

Trục X và trục Y sử dụng vít me có độ chính xác cao vì chạy dẫn theo đường ray hướng tuyến tính.

Kích thước của bàn cắt có thể được tùy chỉnh theo yêu cầu, kích thước tối đa có thể là 4000mm * 12000mm.

Xem Thêm

BÀN GHÉP

Với bàn máy có kích thước trên 1,5m và dưới 4m, chiếu nâng sẽ có khung đỡ riêng

Giàn cổng tách

Giường tiện và bể nước có thể tháo rời thuận lợi trong vận chuyển, được thiết kế để giảm áp lực với khung bàn tới các bộ phận chuyển động của trục.

Các cơ sở của trục Y sản xuất tổng thể. Thuận tiện cho tháo gỡ, vận chuyển và lắp ráp.

Trục X và trục Y sử dụng vít me có độ chính xác cao vì chạy dẫn theo đường ray hướng tuyến tính.

Xem thêm

BÀN HẪNG

Trục X thiết kế hẫng độc đáo

Giàn dầm chìa

Trục X và trục Y áp dụng vít me có độ chính xác cao vì chạy dẫn theo đường ray tuyến tính.

Đối với khung máy kích thước nhỏ, giường máy và bể chứa nước không thể tháo rời. Chiếu đỡ và khung máy được sử lý kỹ thuật cao đảm bảo tính chính xác và ổn định trong thời gian dài.

CÁC LOẠI ĐẦU CẮT

ĐẦU CẮT TIÊU CHUẨN

máy phun nước tiêu chuẩn

Máy cắt tia nước là loại máy cnc được sử dụng để cắt kim loại và các vật liệu khác. Bằng cách sử dụng một tia nước ở tốc độ cao và áp suất lớn. Với độ ồn thấp, không gây ô nhiễm, độ chính xác và độ ổn định cao.

Đầu cắt tiêu chuẩn máy cắt tia nước với 3 trục X-Y-Z đáp ứng các yêu cầu về cắt các đường thẳng một cách hiệu quả.

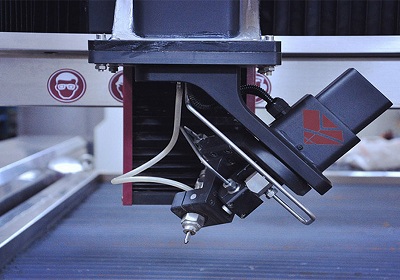

ĐẦU CẮT 5 TRỤC AC

Tối đa 5 trục

Năm trục được đặt tên X (Mặt trước / Mặt sau), Y (Trái và phải), Z (lên và xuống), A (góc thẳng đứng) và C (xoay quanh A).

Máy cắt 5 trục AC có thể cắt một loạt các vật liệu, như kim loại, thép, gỗ, kính, đá, đá cẩm thạch, đá granit, nhôm, gạch, gốm và vật liệu composite một cách dễ dàng.

Thông số kĩ thuật: Trục (A): ± 45 ° - Trục quay (C): ± 540 ° - Cắt chính xác: ± 0.01mm - Độ chính xác trục +- 0,01 °

ĐẦU CẮT 5 TRỤC AB

trục 5 động

Máy cắt tia nước 5 trục AB có thể cắt bù góc cắt 10°. Nó là một loại đầu cắt vắt cạnh.

  Đầu cắt tia nước 5 trục AB của MoreTech có thể đảm bảo độ chính xác của phần cắt dọc bằng cách bù góc cắt, mà không làm giảm tốc độ. Sau cắt không cần phải đánh bóng vết cắt một lần nữa, giúp tiết kiệm thời gian và nhân công lao động.

ĐA ĐẦU CẮT

Nhiều đầu cắt

Đầu cắt đôi hoặc nhiều đầu cắt có nghĩa là có hai hoặc nhiều đầu cắt trên bệ cắt, đồng thời có thể thực hiện thao tác cắt.

  • Theo yêu cầu đặc biệt của khách hàng, chúng tôi có thể làm cho đầu cắt kép độc lập (khoảng cách giữa đầu cắt có thể được điều chỉnh) và đầu cắt đa đơn giản (khoảng cách giữa đầu cắt được cố định). Số lượng đầu cắt tối đa là 8 đầu trên 1 khung bàn.

MÁY CẮT BẰNG TIA NƯỚC

PHỤ KIỆN MÁY CẮT TIA NƯỚC

MẪU HOA VĂN ĐÁ

TƯ VẤN

TỐC ĐỘ CẮT VẬT LIỆU

Vật Liệu

Chiều dày

(mm)

Bơm 380MPA

(mm/phút)

Bơm 4200MPA

(mm/phút)

Đá Hoa

20-30

400-300

480-360

Đá Granite

20-30

320-200

384-240

Gạch men

10-28

800-300

960-360

Kính

21

600

720

Thép không gỉ

3-6

600-300

720-360

10-16-20

200-100-85

240-120-102

30-55-65

40-10-5

48-12-6

Nhôm tấm

10-20

400-150

480-180

30-70

100-40

120-48
