Nguyên lý cắt tia nước năm trục : Nguyên tắc cắt tia nước năm trục là thêm hai trục trên cơ sở của đầu cắt tia nước ba trục ban đầu, đó là trục A (trục xoay) và trục C (trục quay). Đầu cắt máy tia nước có thể xoay tự do trong quá trình cắt. Sử dụng trước mẫu mô hình góc được đặt trong hệ thống điều khiển số và tính toán quỹ đạo cắt theo thời gian thực, để sửa đổi các đặc tính vật liệu và độ dày của phôi được cắt. Trong quá trình cắt, đầu cắt liên tục thay đổi tư thế chạy của nó trong khi vẫn phải đảm bảo độ khớp hoàn toàn. Hệ thống điều khiển 5 trục và phần mềm lập trình 3D có thể có chức năng nội suy liên tục ba chiều. Nó dễ dàng thực hiện cắt động ba chiều thực sự, thời gian gần đây đã được sử dụng rộng rãi. Phần sản phẩm được cắt không giới hạn góc cắt, có thể cắt bất kỳ góc nào (thường được gọi là vết cắt), hoặc cắt theo hướng ngang và dọc của phôi. Đặc biệt phải kể đến khả năng gia công hình nón, cánh quạt cong và bánh răng. Mở rộng lĩnh vực ứng dụng cắt tia nước.

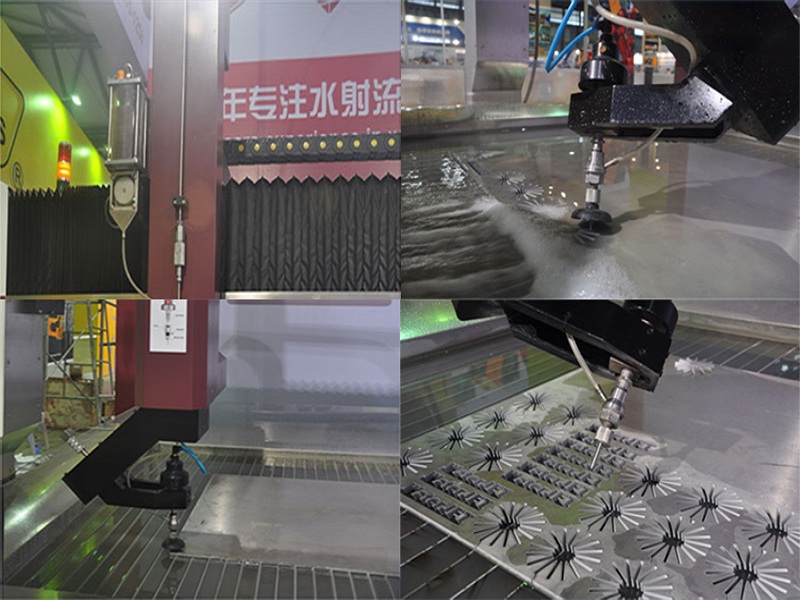

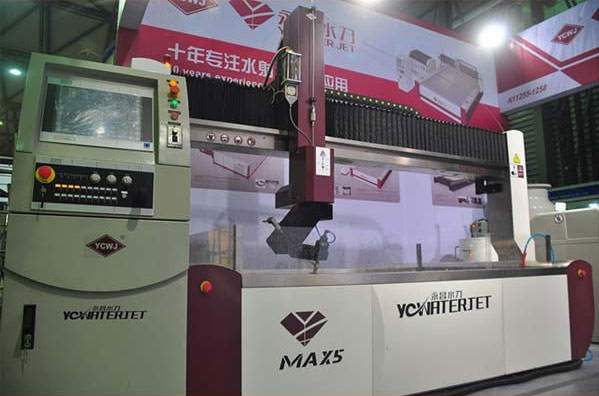

Máy cắt tia nước 5 trục seri Max 5

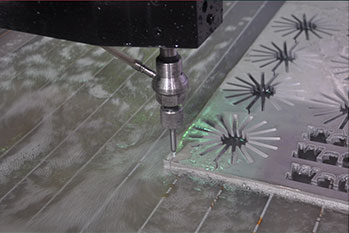

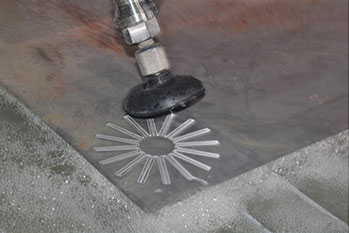

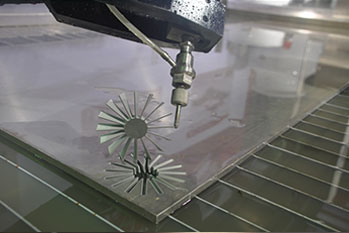

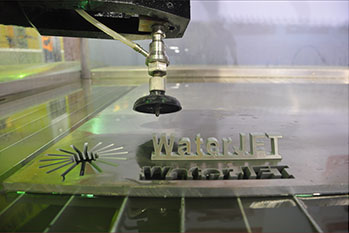

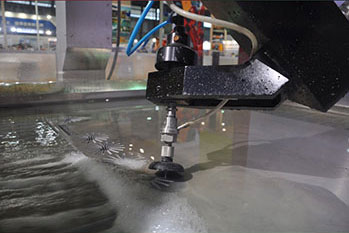

Đầu cắt máy tia nước Max 5
Với công nghệ điều khiển và chuyển động phát triển trong những năm gần đây, máy cắt tia nước CNC liên kết 5 trục seri Max 5 (dùng nước kết hợp cát garnet và dùng nước tinh khiết) đã trở thành hiện thực. Trong đó hệ thống 5 trục tia nước thông thường được đặt tên là X ( phía trước và phía sau), Y (trái / phải) và Z (lên / xuống), trục A (góc thẳng đứng) và trục C (xung quanh trục Z) đã được nghiên cứu kết hợp thành công).
Cắt 5 trục mở ra một loạt các ứng dụng và có thể được sử dụng như một tia nước. Đây vẫn là một công nghệ tương đối mới Hệ thống cắt nước năm trục là một khái niệm cắt hoàn toàn mới mà công ty chúng tôi cung cấp cho ngành công nghiệp chế biến, tạo hình cao cấp.
Trục xoay (A): ± 45 °
Trục quay (C): ± 540
Độ chính xác kiểm soát: ± 0,01mm
Độ chính xác điều khiển góc: 0,01 °

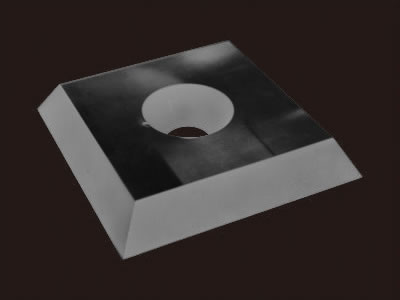

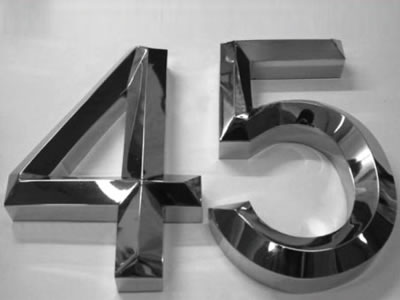

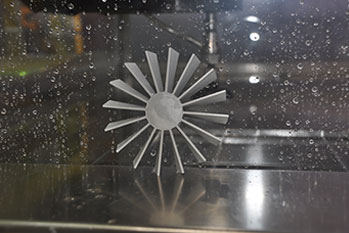

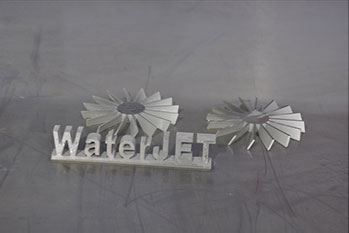

Mẫu sản phẩm sau khi xử lý bằng máy cắt tia nước 5 trục seri Max 5
Hệ thống điều khiển: ECS-905 nhập khẩu Ý:
Máy tính công nghiệp: Hiệu suất cao, tiêu thụ năng lượng thấp.
Màn hình: Màn hình cảm ứng tích hợp màn hình LCD 15 ”.
Giao diện ngoại vi: Nút EtherCAT
Điều khiển: EtherCAT EcsLink, MECHATROLINK1 và 2, SERCOS, Profinet và ổ đĩa tương tự lên đến 2048 cổng EtherCAT I / O
Bảng điều khiển: cơ học (tùy chọn)
Bàn phím chữ và số (tùy chọn)

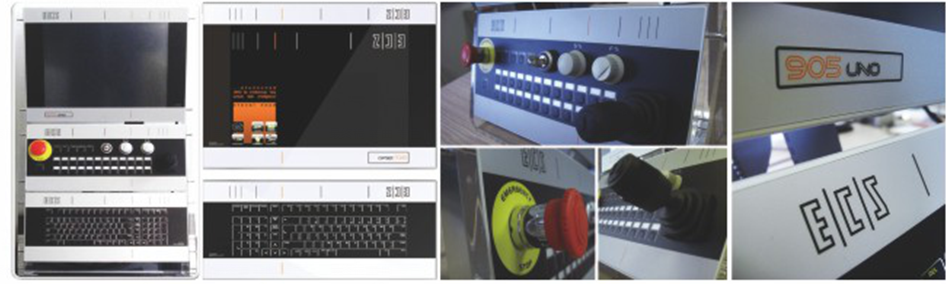

Hệ thống điều khiển dòng máy seri max 5
Ứng dụng cắt:
Phạm vi cắt : cắt ở bất kỳ góc nào trong phạm vi ± 60 °, giải quyết vấn đề độ nghiêng cắt tia nước truyền thống và dễ dàng đạt được cắt 2D / 3D.
Độ chính xác cắt: độ chính xác định vị đường là ± 0,1mm, độ chính xác định vị góc là ± 0,1 °.
Lĩnh vực ứng dụng: bất kỳ chức năng xử lý bề mặt nào như bề mặt dốc, không nghiêng, bề mặt hình nón, bề mặt vòng cung, bề mặt quay, vát, vát mép, v.v. có thể đáp ứng độ chính xác cao của sản xuất máy móc, vận chuyển đường sắt, ô tô, chế biến vật liệu composite và các ngành công nghiệp khác theo yêu cầu xử lý.
